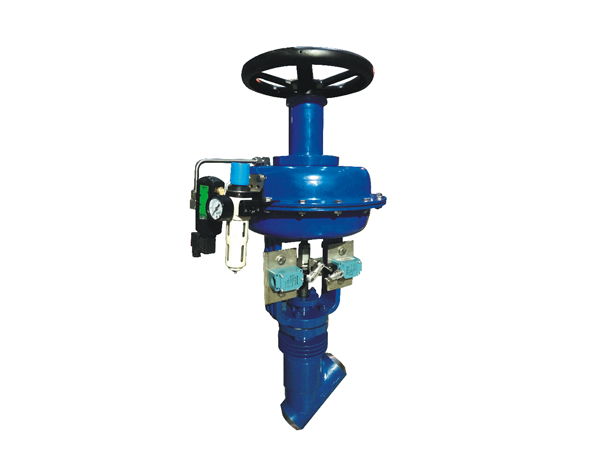

ZMQSY系列氣動薄膜Y型疏水閥
概述
ZMQSY系列氣動薄膜Y型疏水閥是本公司根據熱電廠設備疏水而專業開發設計生產的新一代蒸汽疏水閥。
特點
該產品接近直線的流通設計，減小流阻，二次節流原理，減少沖蝕，提高壽命。閥芯、閥座采用整體硬質合金，關閉內漏≤VI級，可拆卸中腔密封設計，杜絕外漏，檢修方便等特點，還可在易燃易爆場所使用。根據控制系統或調節儀表的信號，切斷或開啟閥門，從而實現對被控參數的使用要求，因此它廣泛應用于火電廠等待業的遠程控制。
當信號壓力輸出膜室后，在膜片上產生推力，壓縮彈簧，是推桿移動，帶動閥桿，改變閥芯與閥座之間的流通面積，直到彈簧的反作用力與信號壓力作用在膜片上的推力相互平衡，從而達到自動調節的目的。
技術規格
公稱通徑DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
流量系數 | 5 | 8 | 12 | 17 | 29 | 43 | 70 | 100 |
額定行程 | 16、 25、 40 | |||||||
膜片有效面積Ae（cm3） | 280 400 600 | |||||||
公稱壓力PN（MPa） | 150LB（2.0MPa）300LB（5.0MPa）600LB（10.0MPa）900LB（15.0MPa）1500LB（25.0MPa） | |||||||
工作溫度t（℃） | -20~+425℃ | |||||||
信號范圍（KPa） | 20-100 40-200 | |||||||
氣源壓力（MPa） | 0.14-0.4 | |||||||
允許泄露量（L/H） | ≤V級 | |||||||
接管螺紋 | M10X1 M16X1.5 | |||||||
閥門材質
名稱 | 材料 |
閥體 | WCB、12CrMoV、CF8 |
閥蓋 | WCB、12CrMoV、CF8 |
閥芯 | 20Cr13、304、堆焊司太立合金 |
閥桿 | 20Cr13、304、17-4PH |
閥座 | 20Cr13、304、堆焊司太立合金 |
填料 | 304+柔性石墨 |
